БЛОК ПОДГОТОВКИ ПУСКОВОГО, ИМПУЛЬСНОГО И ТОПЛИВНОГО ГАЗА
Блок подготовки пускового, импульсного и топливного газа УПППГ предназначена для обеспечения топливным, пусковым и импульсным газом компрессорных цехов с газотурбинными, газоперекачивающими агрегатами и электростанций собственных нужд с газотурбинным приводом.
УПППГ выполняет следующие функции:
- очистка поступающего на установку газа от механических и жидких примесей;
- учёт расхода газа, проходящего через установку;
- осушка импульсного газа до требуемой стандартами точки росы;
- подогрев и поддержание в заданном диапазоне в автоматическом режиме температуры топливного и пускового газа;
- редуцирование и поддержание в заданном диапазоне в автоматическом режиме давления топливного, пускового и импульсного газа;
- измерение и контроль параметров воздушной среды, загазованности блока с выдачей параметров на АРМ диспетчера компрессорного цеха;
- автоматический контроль систем инженерного обеспечения, пожарной сигнализации и контроль доступа в укрытие установки с выдачей параметров на АРМ.

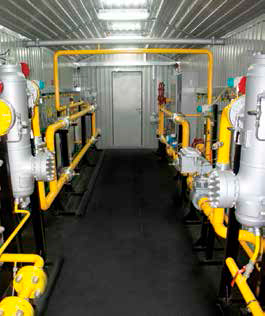

УПППГ выполнено в блочном исполнении из легкоконструкционных негорючих панелей на раме. Исполнение блоков может быть моноблочным или состоящие из нескольких блок-контейнеров. Поставка производиться в полной заводской готовности, предусматривающая монтаж на подготовленном фундаменте в месте эксплуатации. Проектирование блоков производиться индивидуально и может поставляться разрозненно в зависимости от требований Заказчика. В состав УПППГ входят следующие узлы и блоки:
- Узел (блок) очистки и осушки газа, предназначен для очистки газа на входе установки подготовки топливного, пускового и импульсного газа от жидкости и механических примесей, а также его осушки. Узел состоит из 2 технологических линий (основной и резервной), в каждую из которых входит фильтр-сепаратор, фильтр-осушитель, трубопроводы с запорной и регулирующей арматурой и контрольно-измерительные приборы;
- Узел учета расхода газа, предназначен для замера общего количества газа, поступающего на установку, а также для замера количества топливного и пускового газа. В состав узла входят технологические линии замера общего количества газа и замера количества нагретого топливного газа, снабженные регулирующей, запорной арматурой, приборами КИПиА. В узле предусмотрено переключение рабочих линий на резервную или байпасную.
- Блок подогрева газа имеет в своем составе подогреватель типа ПГ с промежуточным теплоносителем и узел (блок) подготовки теплоносителя, который обеспечивает подогрев газа и позволяет в автоматическом режиме поддерживать заданные параметры вне зависимости от объема расхода подогреваемого газа. Узел подготовки теплоносителя служит для подогрева теплоносителя, обеспечения его циркуляции, поддержания требуемого избыточного давления и регулирования расхода.
В качестве теплоносителя по специально разработанной технологии нашим предприятием так же могут быть променяны выхлопные газы газотурбинных приводов газоперекачивающих агрегатов .

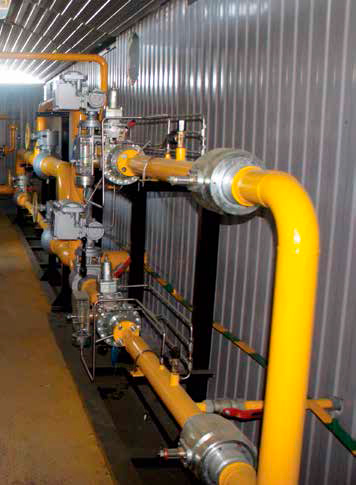

- Узел редуцирования газа, служат для редуцирования и поддержания заданного давления топливного газа. Имеет в своем составе две линии редуцирования газа (основную и резервную) для обеспечения газом газотурбинных двигателей; линию редуцирования пускового газа для запуска газотурбинного двигателя; две линии редуцирования газа на собственные нужды (основная и резервная) для обеспечения станции газом среднего давления.
- Узел осушки и хранения импульсного газа предназначен для осушки импульсного газа до точки росы по влаге - 55°С при рабочем давлении, а также для накопления импульсного газа в ресивере (аккумуляторе) и выдачи его по мере необходимости для управления пневмоприводной арматурой КС.
В состав УПППГ входит также система автоматизированного управления САУ ТП УПППГ на базе контроллеров Siemens, которая имеет возможность связи с САУ ТП компрессорной станции для передачи информации и принятия управляющих команд.
Основные технические характеристики УПППГ:
Для топливного газа:
Производительность, кг/ч 650 - 35000
Давление газа на входе, МПа 2,4 - 8,25
Давление газа на выходе, МПа 2,4 - 3,0
Климатическое исполнение У1, ХЛ1
Для пускового газа:
Производительность, кг/ч 120 - 12600
Давление газа на входе, МПа 0,8 - 7,6
Давление газа на выходе, МПа 0,25 - 0,5
Климатическое исполнение У1, ХЛ1
Для импульсного газа:
Производительность, кг/ч по требованию Заказчика
Давление газа на входе, МПа 2,5 - 8,25
Давление газа на выходе, МПа 1,0 - 2,5
Климатическое исполнение У1, ХЛ1
