СИСТЕМЫ ЗАЩИТЫ ВНЕШНЕГО ПЕРИМЕТРА ОБЪЕКТА

Тактика оснащения объектов периметральными системами охранной сигнализации должна тесно увязываться с оснащением объекта ограждением, которое призвано задержать проникновение на объект нарушителя на время, необходимое для реагирования лиц, осуществляющих охрану объекта с помощью периметральной системы сигнализации. Выбор конкретных типов периметральных систем охранной сигнализации производится в зависимости :

  • наличия и вида ограждения (кирпичный забор, сетка рабица и т.п.);
  • наличия полосы отчуждения и её ширины;
  • протяженности периметра;
  • рельефа местности.

Для защиты периметров объектов рекомендуется использовать следующие виды периметральных систем охранной сигнализации, выполненные на основе:

  • Радиолучевых извещателей, представляющих собой двухблочные технические средства с разнесенными друг относительно друга передатчиком и приемником СВЧ-излучения.
  • Радиоволновых извещателей, представляющих собой специальную систему параллельных проводов, по которым осуществляется приемопередача излучения в определенном диапазоне волн.
  • Радиоволновых доплеровских извещателей.
  • Вибрационных извещателей.
  • Вибросейсмических извещателей.
  • Активных оптико-электронных инфракрасных извещателей.
  • Емкостных извещателей.
  • Проводно-обрывных извещателей
  • Пассивных оптико-электронных инфракрасных извещателей.
  • Индуктивных извещателей, представляющих собой систему натянутых между опорами ограждения проводов, образующих индуктивную петлю.

В зависимости от принципа действия периметральные системы охранной сигнализации могут блокировать:

  • проводно-обрывные, емкостные, индуктивные, вибрационные - только периметры, имеющие заграждение (заборы);
  • пассивные и активные инфракрасные - только периметры, не имеющие заграждения (заборов).

Системы периметральной сигнализации в отличие от остальных комплексных систем безопасности являются электронными системами раннего обнаружения нарушения на самых дальних подступах к охраняемому бъекту.
Возможность электронного обнаружения при построении систем охраны периметров базируется на том, что происходит физическое взаимодействие нарушителя с периметром: преодоление или разрушение ограждения периметра или пересечение открытой территории.
Следует отметить, что требования к приборам и системам охранной сигнализации периметров значительно серьезнее, чем к аналогичным системам в помещениях, так как они должны работать в более жестких климатических условиях и использовать более сложные алгоритмы обработки сигналов для учета воздействия многочисленных источников помех. Эти источники могут быть различного происхождения: климатические (дождь, град, снег, гроза, ветер), индустриальные (ЛЭП, радиопередатчики, железнодорожный и автотранспорт), биологические (животные и птицы), ландшафтные (пересеченность местности, неоднородная растительность).

Любая периметральная система охраны должна отвечать определенному набору критериев:

  • возможность раннего обнаружения нарушителя, т.е. еще до его проникновения на объект;
  • точное следование контурам периметра, отсутствие «мертвых зон»;
  • скрытая установка датчиков системы;
  • независимое параметров системы от сезонных и погодных условий;
  • невосприимчивость к внешним факторам «нетревожного» характера (индустриальные помехи, шум проходящего транспорта, мелкие животные и птицы);
  • устойчивость к электромагнитным помехам (грозовые разряды, источники мощных электроманитных излучений).

В настоящее время как отечественные, так и зарубежные разработчики используют широкий спектр физических принципов для построения электронных систем охраны периметров.

Наиболее распространены:

  • Радиолучевые
  • Радиоволновые
  • Инфракрасные системы
  • Активные лучевые ИК системы
  • Пассивные ИК системы
  • Оптоволоконные системы
  • Емкостные системы
  • Вибрационные системы с сенсорными кабелями
  • Вибрационно-сейсмические системы
  • Системы «активной» охраны периметров

Защита периметра — комплексная задача, для эффективного решения которой очень важен правильный выбор охранной системы и оптимальное сочетание физического барьера, затрудняющего проникновение на объект, со средствами охранной сигнализации. Среди множества современных периметральных охранных систем невозможно выделить одну, которая была бы самой универсальной и наилучшей со всех точек зрения. Поэтому при проектировании систем охраны периметра необходимо учитывать множество факторов:

  • возможность выделения полосы отчуждения
  • рельеф местности
  • конструкцию и материал ограды
  • растительность
  • наличие вблизи железных или автомобильных дорог и др.

Специфика условий проектирования и эксплуатации периметральных систем связана с разнообразием климатических условий. Система должна выдерживать сезонные колебания температуры, сильные ветры, снегопады и метели, иней, град, дожди, туманы и т.п. Все эти факторы, а также экономические ограничения, делают выбор оптимальной периметральной системы непростым делом, требующим высокой квалификации проектировщика и умения ориентироваться во всем многообразии выпускаемых сейчас технических средств охраны.

Примеры решения периметральной охраны :

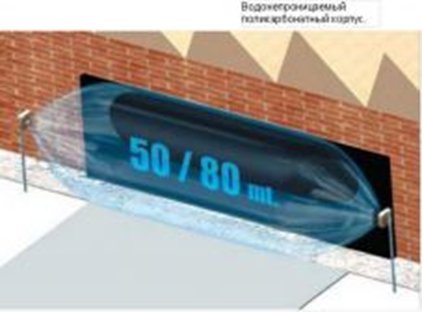

Представляемая цифровая модель микроволнового барьера основана на применении инновационных технологий, используемых в целях обеспечения безопасности. Такие защитные барьеры, полностью покрывающие наружный периметр, отличаются простой и быстрой установкой, а также универсальностью эксплуатации вне зависимости от погодных условий.

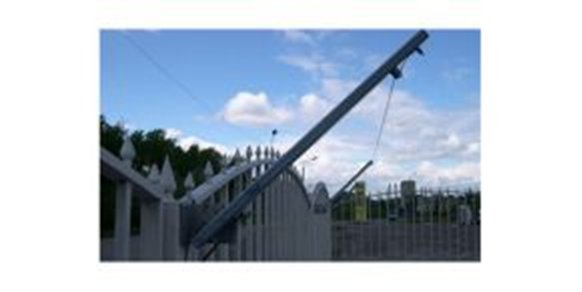

Сигнализация проводно-волнового типа – это открытая антенна из двух проводов, которая размещается по верхней части ограждения. Вокруг антенны создаётся электромагнитное поле, которое представляет собою отслеживаемую зону. Один из её концов подключен к генератору диапазона УКВ, второй конец отдаёт сигнал на приёмник.

Как только кто-то приближается к антенне (на расстояние 20-30 сантиметров от её проводов), уровень поступающего к приёмнику сигнала изменяется, в результате чего срабатывает тревога.

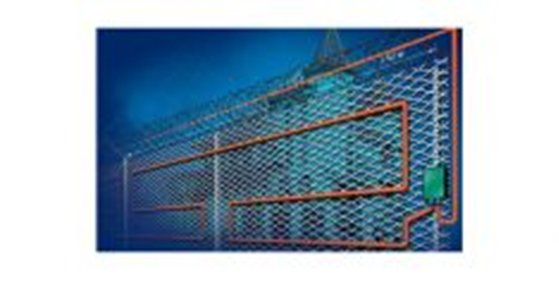

Вибрационный датчик – прибор, фиксирующий колебания на поверхности, где установлены его элементы чувствительности. Такого рода агрегат может быть использован в качестве сигнализации для защиты стен, сейфа, двери, окон, а также прилегающих к ним решеток и рам. Количество возможно допустимых ложных тревог датчика уменьшается благодаря задействованию алгоритма фильтрования постороннего шума и метода аккумуляции сигналов. Иными словами, датчик сработает лишь при наличии сигнала определенной длительности или же частоты.


Барьер инфра красных лучей E-931

  • Водостойкая конструкция IP66 для монтажа на улице и в помещении;
  • Дальность - 11 м;
  • Режим День/Ночь;
  • Детали для крепления входят в комплект;
  • Регулирование чувствительности;
  • Размер 66х 40х 20 мм;
  • Размер рефлектора 60x 50x 8 мм;
  • Питание  12/24V AC/DC, 24-220 VAC;
  • Универсальный источник питания AC / DC;
  • Релейный выход SPDT NO / NC;
  • Тип: Светоотражающий Оптический Сенсор;
  • Текущий ток в режиме ожидания: 12VDC 20 mA, 24VDC 10 mА;
  • Потребление тока в активном режиме: 12VDC 40mA, 24VDC 20mA;
  • Время ответа: 10 мс (Max);
  • Источник света: ИК;
  • Светодиоды: желтый светодиод (ожидания), красный светодиод (активный);
  • Выход: выход реле SPDT;
  • Вместимость переключения: 50VAC/1A, 30VDC/2A;
  • Окружающая температура: от -200 до 550C.


Фотоэлементы FE

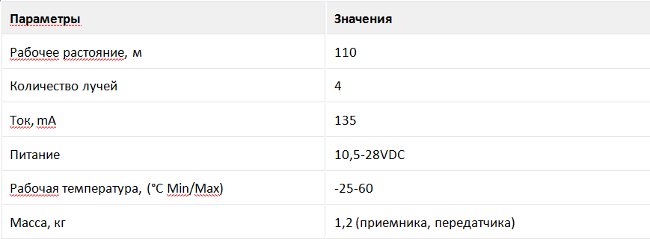

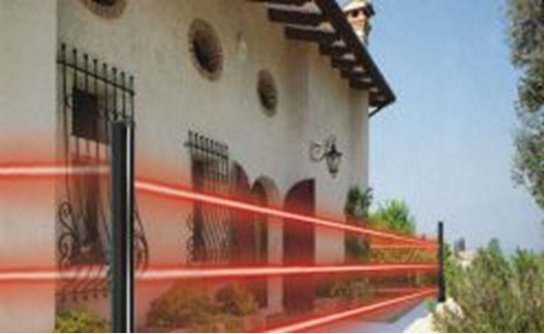

Барьер инфракрасных лучей

  • Расстояние на улице - 110 м
  • Потребляемый ток 54 mA макс.
  • Выход аларма от 1c рели до 0,2А 30VDC, выдержка 3 сек
  • Выход EDC от 1b рели до 0,2А 30VDC, выдержка 3 сек
  • Выход тампера от 1b рели, 0,2А 30VDC при открывание корпуса
  • Время прерывания 50 мсек 500 мсек
  • Оптический модуль
  • Регулирование угла ±90° (горизонтально), ±10° (вертикально)
  • Монтаж на улице


Барьер LED индикации

  • Регулирование луча: Горизонтальное: 190o (±95o),Вертикальное: 20o (±10o)
  • Функции: Выход розетки монитора, Морозостойкое покрытие
  • Опции: Полярное подключение (2шт/комплект) / IP54
